Aqueles fios de ligação (bond wire) que você pode observar com uma lupa ou microscópio dentro de um semicomdutor é um fio metálico que é usado para fazer as interconexões entre um microchip e outros componentes eletrônicos, como parte do processo de fabricação de dispositivos semicondutores fixados via microsoldagem.
![fios de ouro puro usado em semicondutores](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjeehb0AySE4cG1KlvjRanMNhTsnIYE7hUiMlW9agGJQzonug8JN7U2vkhKbQVH9xXKkIJRJ1rfr0dSPgNifoFzl4YCi3UxMISH8_qwWGWdKudgx83BbK9bbB6-hAzXNDFffuCQirVuCdQ/s200/gold-wire-bonding.png)
A microsoldagem é geralmente considerada como a tecnologia de interconexão mais barata e flexível, e é usada na grande maioria dos encapsulamentos de semicondutores.

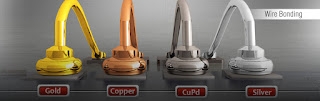

O fio é geralmente constituído por um dos seguintes metais:
![Fios de ouro nos semicomdutores gold, cuper, silver and aluminium](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjzKSHwhIplKZD6dHImgM1E1WCnOlXC4vJYK4ckbFhGm-OsHQDuOPbIzm4nZvdRoNiUJB-xYJ7spsIuskeYzYDu_gaUhnrvVs6lebPE38NMtXOje1hj3phyphenhyphen_vslvxgkMjjbJuHX3a-yI7Y/w400-h126/wirebonding-materials.jpg)
Ouro, Cobre, Cobre/paládio e Prata.
O diâmetro dos fios vai de 15 µm até várias centenas de micrômetros para aplicações de alta energia.
Existem duas categorias de tecnologia de solda de fios:
Ball bonding
O ball bonding geralmente restringe-se a ouro e cobre e exige aplicação de calor na maioria dos casos.
![]() |
Fio de ouro conectado a um pad de ouro com tecnologia ball bonding. |
Wedge bonding
O wedge bonding pode usar ouro ou alumínio, e apenas o fio de ouro necessita ser fixado com calor.
![]() |
Fios de alumínio conectados ao die de um transístor com tecnologia wedge bonding. |
Este video mostra como o processo é feito.
Em ambas as tecnologias, o fio é conectado a ambas as extremidades usando alguma combinação de calor, pressão e energia ultrassônica para fazer a solda.
![gold wire in a oscillator case](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg8wPecfL7VV2L3-ChOESFjvLuu4qLO-IdEjFT06ebGuxGh2BpBZTj1bPOSOQ-7JT9NzEPIZDbWwc9UI19DTpl4Tz8JArLCbiGrsJfUMb6lVw_FxQbAriIAawHcVWX2IesvGQXWJ_mpSS0/s1600/gold-wire-in-a-oscilator-case.jpg)
Então, a ligação por estes finos fios é o melhor método de se fazerem interconexões (ATJ) entre um circuito integrado (IC) ou outro dispositivo semicondutor durante a fabricação de dispositivos semicondutores. Embora menos comum, a ligação por fios pode ser usada para conectar um IC a outros eletrônicos ou conectar-se de uma placa de circuito impresso (PCB) a outra. A ligação por fio é geralmente considerada a tecnologia de interconexão mais econômica e flexível e é usada para montar a grande maioria dos semicondutores. Se projetado corretamente, a ligação de fio pode ser usada em freqüências acima de 100 GHz.
A seguir estão algumas fotos onde os fios de ouro são usados nos semicomdutores:
![gold wire in vintage EPROM chip](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhNjA0RCP7lKZPZIlQ-f6iTOA_abkka1nSEhR-jkpAiaznrlXWLPMk9WIkcXwxCb5oPcYZ7hlIEzYR_Q6BjkPTIEI_3ygZD3bamF4-07QpWRdZ4IMpcCG0n6Y1awKOnvIsNUDISbj3CExw/s320/gold-wire-in-a-eprom-chip.jpg)
Fios de ouro em um chip EPROM,
![gold wire in memory SIM card IC](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj_mJGm2GdHdZSQBFaGLrFEOMRrWYvhR9HCVua9_cieJbRYdyDVJ36ThpkmAA2CozOxmy3s_0ThqElLIj7uctufF3lrLVm9hDcJFqkKjUKJM5bxW283W6Xsz2YHErJQU3unTuGLJrhKXCk/s1600/Gold-wire-in-Smart-Card-IC.jpg)
Fios de ouro em um semicomdutor de chip IC de cartão de telefone,
![gold wire in SIM card](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjXeGpTnOWMyfKebkVDzpxxYy_Mo6WibIgIXo0IQVO5iChXqCpQW_N53_0tXf2lxDeY-BQt7W8cG6RwSzczvyRqu3vrFDL5c_RWQALodLNxvarG-Fj2XJaZHEYA0GsvMLyyRcNBnXgsBfs/s320/Gold+Sim+Chip.jpg)
Detalhe dos fios de ouro atrás do chip de cartão SIM,
Fios de ouro nos chips CCD e CMOS de cameras fotográficas,
Fios de ouro do chip IC no sensor CMOS de mouse pad (rato),
![ligação de fios de ouro em PCB LED](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEilSUW9YI0eCqW6R9hl2fwGP3hp-rbn9NcHuQKEk7T7PMob7hP5nkLsBCaWghh6w37rLsQ9MnCDO3Co03hgt-f8UQIEvOTddjYqlE4cq0nHfaEsN_9dj0NjulfNbCTTIS0yyg39OJQtmEo/s320/Very_small_1.6x1.6x0.35_mm_RGB_Surface_Mount_LED.jpg)
Fios de ouro em uma ligação na placa PCB de LED,
![Diodo de germânio ligado com fio de ouro](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjPUnEixKwjF-nFEbQdfxgwrwIMPJts8JdpU2grDFlfM0sKsEtaV9hS4-auzzkzB8rgyCdO5YCq7JOHawD833nD7pH7V8yNB25HbYkEtdV7OOWwS8LaFduqF8h3F_0TiSXib6woTaWWh4c/s320/Wire-bonded_Germanium_Diode.jpg)
Diodo de germânio ligado com fio de ouro,
![motorola vintage transistor](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEixsoAn21F8aJp2yBEZfagqCI8vY8sh72-ZJTGy2x7lRty0wBI0grE6YVzJFcxSZuBkaE39R2pdGT9vsXc6XOUTun237G8FhvLIFLlZUdIA5tP7N-rhizbFZTnaCDYEMJ27ktXLqwxVkHc/s320/motorola-vintage-transistor-gold-wire.png)
Fios de ouro em um transistor antigo da Motorola.
